一、PCR实验室设计基本配置

1．主体结构：

主体为彩钢板、铝合金型材。室内所有阴角、阳角均采用铝合金50内圆角铝，从而解决容易污染、积尘、不易清扫等问题。结构牢固，线条简明，美观大方，密封性好。

2．标准的三区分隔和气压调节：

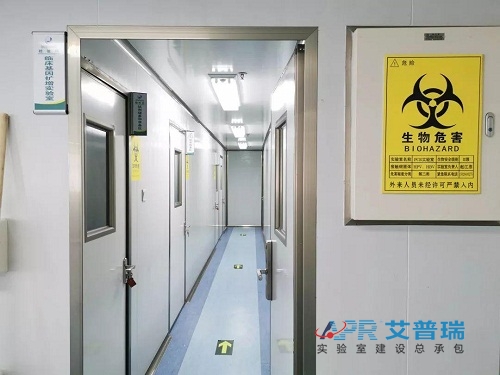

将PCR过程分成试剂准备、标本制备和PCR扩增检测三个独立的实验区。整个区域有一个整体缓冲走廊。每个独立实验区设置有缓冲区，同时各区通过气压调节，使整个PCR实验过程中试剂和标本免受气溶胶的污染并降低扩增产物对人员和环境的污染。

可打开缓冲区Ⅰ，缓冲区Ⅱ和 PCR 扩增区的排风扇往外排气，在实验区的外墙上和各扇门上都安装有风量可调的回风口，空气通过回风口向室内换气。

3．机械连锁不锈钢传递窗：

试剂和标本通过机械连锁不锈钢（不建议使用电子连锁方式）传递窗传递，保证试剂和标本在传递过程中不受污染（人物分流）。

4．消毒：

在三个实验区和三个缓冲区顶部以及传送窗内部安装有紫外灯，供消毒用。

在试剂准备区和标本制备区 还设置移动紫外线灯，对实验桌进行局部消毒。

5．照明

灯具要选用净化灯具，能达到便于清洗、不积尘的特点。

标准的PCR实验室建设的过程中应注意：

①严格按照规范科学设计的安装流程。

②规范的安装流程和全面的服务流程。

③安装前需要确定以下安装条件，如：电源电压，电源进线位置，电话网络线进线位置，进水水压，最小安装空间，地面平整度，通风孔、进水管和下水管的位置等，理想状态的空间尺寸和通风口尺寸。

6．地面

地面建议使用PVC卷材地面或自流坪地面，整体性好。便于进行清扫，耐腐蚀。没有条件的也可采用水磨石地面，或大块的瓷砖（至少800mm×800mm）接缝需要小于2mm。

二、PCR 实验室设计基本要求

1．标准的PCR实验室产物分析区或三个区域的最后一个区域（即扩增及产物分析区），空气流向应由室外向室内，可通过在室内设置通风橱、排风扇或其他排风系统达到空气流由室外向室内流动的要求。

2．PCR 实验室依据所使用的方法可分为试剂准备、标本制备、扩增、产物分析等三或四个区域。只是使用实时荧光PCR仪、HIV病毒载量测定仪的PCR实验室，有上述前面三个区域即可。各区域应完全独立分隔，不应有任何的空气直通。

3．PCR实验室各区域仪器设备配备通常如下：

①标准的PCR实验室标本制备区

仪器设备主要应有生物安全柜（最好为B2, 可避免提取核酸在柜内反复循环，造成标本间交叉“污染”，出现假阳性结果。此外还应配备加样器、台式高速离心机（冷冻及常温）、台式低速离心机、恒温设备（水浴和/或干浴仪）、冰箱、混匀器和可移动紫外灯等。

②标准的PCR实验室试剂准备区:

仪器设备主要应有加样器、冰箱、天平、低速离心机、混匀器、可移动紫外灯等。可使用超净工作台作为试剂配制操作台面。

③标准的PCR实验室产物分析区：

本区所使用的仪器设备可能有加样器、电泳仪（槽）、电转印仪、杂交炉或杂交箱、水浴箱、DNA测序仪、酶标仪和洗板机等。

在理想情况下，PCR实验室试剂准备、标本制备、扩增三个区域可设置缓冲间。在缓冲间内，可设置正压，使室内空气不流向室外，室外空气不流向室内。

④标准的PCR实验室扩增区

主要仪器就是核酸扩增热循环仪（PCR仪，实时荧光或普通的）。热循环仪的电源应专用，并配备一个稳压电源或UPS，以防止由于电压的波动对扩增测定的影响。此外，根据工作需要，还可配备加样器、超净台等。
